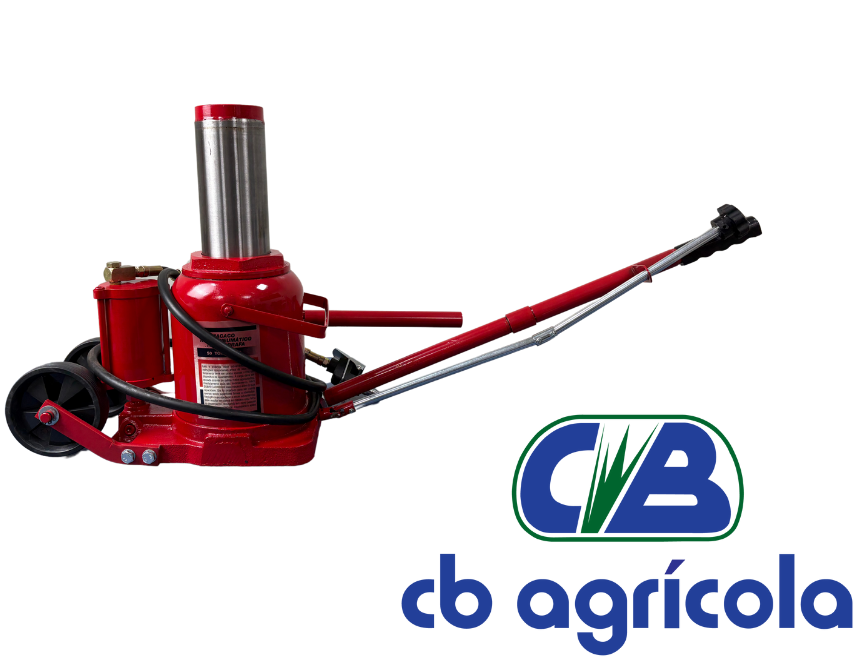

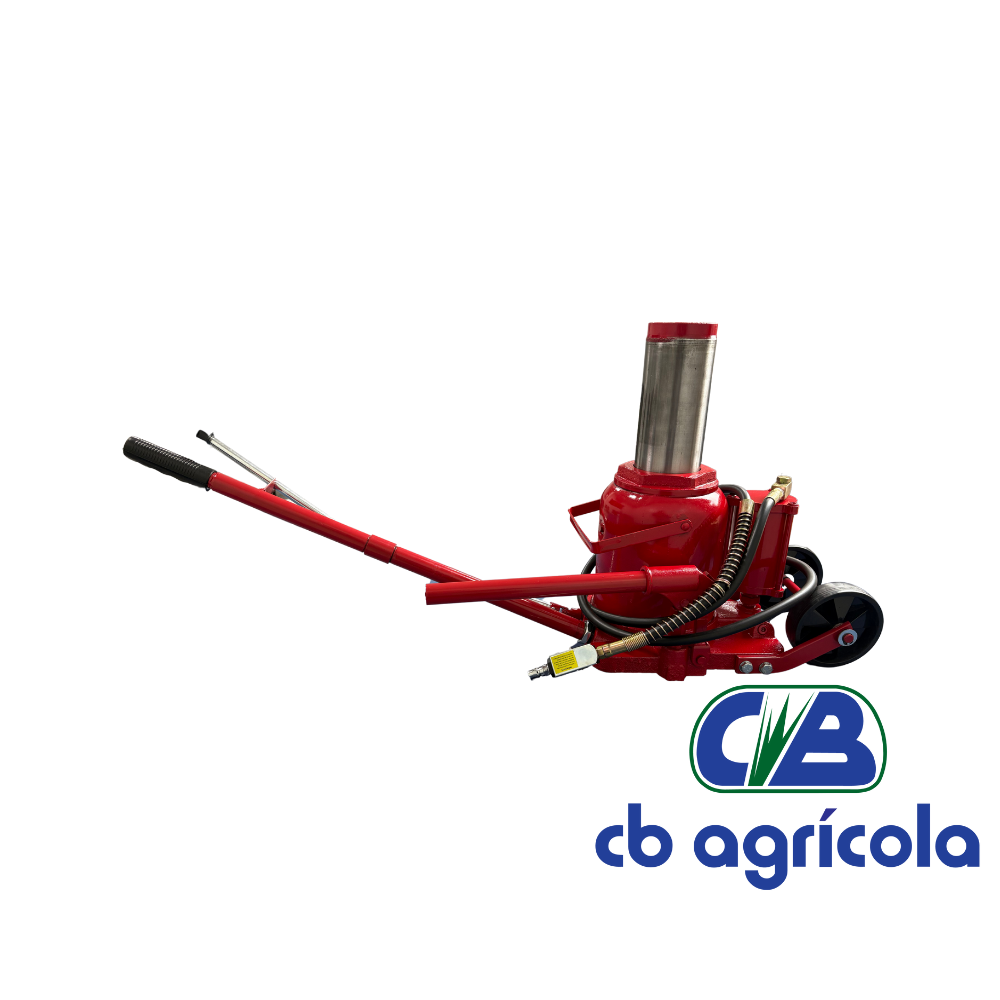

Este macaco hidropneumático é projetado para elevar cargas de até 50 toneladas, utilizando a combinação de sistemas hidráulico e pneumático. Pode ser usado verticalmente ou angulado em até 5 graus da posição vertical. É fundamental que, após o levantamento, as cargas sejam imediatamente suportadas por meios apropriados (ex: cavaletes de segurança), pois o macaco não é projetado para sustentar cargas por longos períodos. Em conformidade com os padrões ASME / ANSI.

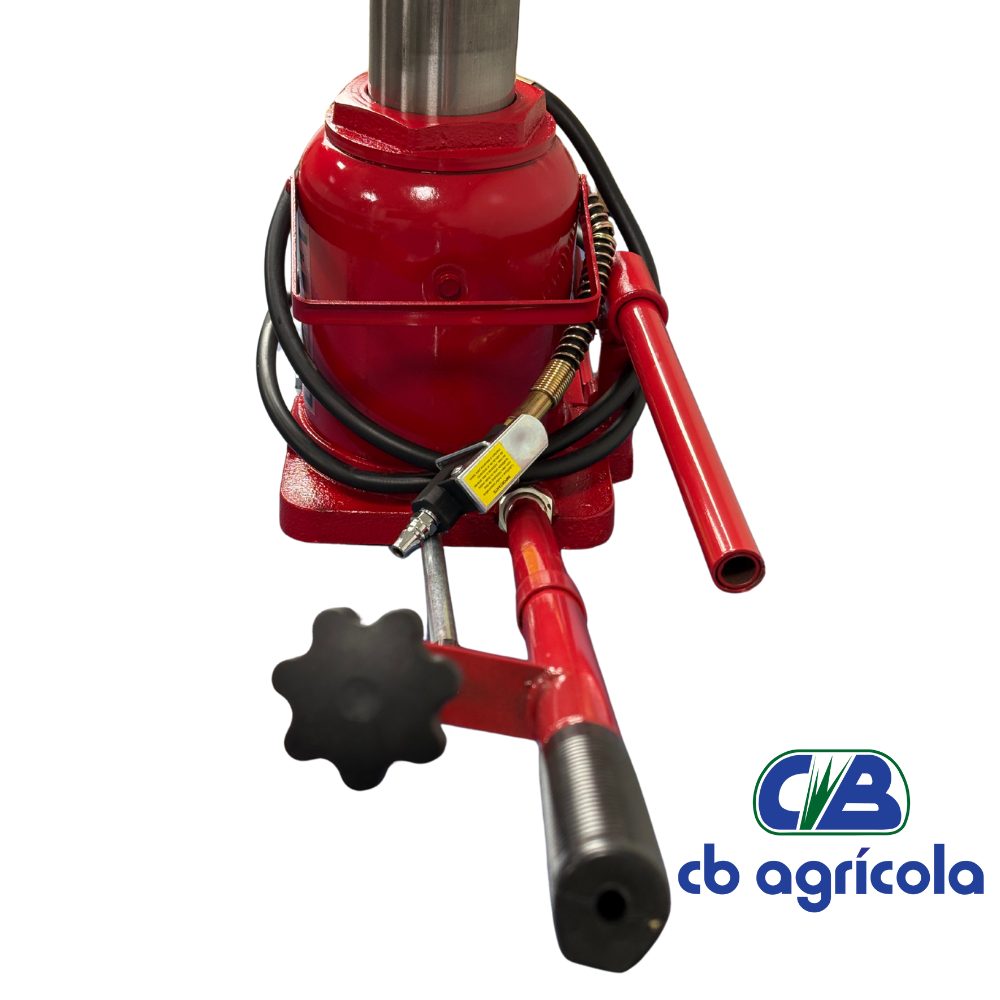

Componentes Principais:
Bujão de Óleo
Motor Pneumático
Roda
Válvula de Controle de Ar
Válvula de Liberação
Alavanca (2 peças)
Manivela
Suporte
Especificações Técnicas:
Capacidade: 50 ton
Tamanho base (LxW): 240 x 180 mm
Min. Altura: 265 mm
Máx. Altura: 425 mm
Antes de Usar: Procedimentos Essenciais
Verificação de Compatibilidade: Confirme a compatibilidade do produto com a aplicação. Em caso de dúvidas, não utilize.
Preparação Inicial:
Abra a válvula de liberação (sentido anti-horário) e retire o bujão de óleo.
Abra a tampa de óleo e bombeie a alavanca para purgar o excesso de ar.
Verifique se o nível do óleo está cheio até o bujão de enchimento.
Com a alavanca e o pistão da bomba totalmente retraídos, na posição vertical e nivelada, verifique o nível de óleo novamente.
Conexão Pneumática:
Conecte uma fonte de ar comprimido (lubrificado e limpo) ao filtro do motor (plugue de 1/2 lb de 3/8 pol. é um filtro). Siga as instruções do fabricante do compressor para lubrificação.
Inspeção Pré-Uso:
Inspecione o macaco em cada uso para identificar sinais de desgaste, danos, deformações, rachaduras ou componentes quebrados.
Sempre use óculos de segurança. Substitua peças gastas ou danificadas por peças autorizadas pelo fabricante.
Operação:
Montagem: Monte a alavanca de 2 peças, garantindo que os clipes de retenção estejam alinhados com os orifícios.
Posicionamento: Posicione a carga nas hastes.
Elevação: Gire a válvula de liberação no sentido horário até o fim para levantar firmemente. Pressione e libere a válvula de ar para o movimento desejado.
Sistema de Segurança: O macaco possui um sistema que interrompe automaticamente a elevação se o ponto de elevação for muito alto.
Atenção Crítica: Este é um dispositivo de levantamento APENAS. A carga DEVE SER IMEDIATAMENTE APOIADA após o levantamento por meios apropriados (ex: cavaletes de segurança).
Manutenção Essencial:
Fluido Hidráulico: Use apenas óleo hidráulico de boa qualidade. EVITE misturar tipos de fluido e NUNCA use fluido de freio ou óleo de turbina, pois podem causar falha prematura e perda imediata de carga.
Inspeção Periódica: Inspecione o macaco antes de cada uso. Mantenha os selos limpos, livres de detritos, graxa e materiais estranhos.
Válvula de Liberação: Não use a válvula de liberação para controlar a queda da carga de forma brusca, pois isso pode danificar o motor pneumático e outros componentes. Não tente consertar a válvula de liberação se estiver danificada.
Mangueira: Certifique-se de que a mangueira não está entupida.
Lubrificação: Aplique óleo lubrificante nos pontos de articulação, eixos e dobradiças para evitar ferrugem e garantir o movimento livre de rodas, pistões e bombas.
Limpeza: Limpe periodicamente o pistão e a bomba com um pano oleoso para evitar ferrugem ou corrosão. NUNCA UTILIZE LIXA OU MATERIAL ABRASIVO nessas superfícies.
Armazenamento: Quando não estiver em uso, armazene o macaco com o pistão da bomba e o êmbolo totalmente retraídos.
Troca de Óleo:
Para melhor desempenho, substitua o óleo pelo menos uma vez por ano.
Com o pistão baixado e totalmente retraído, remova o bujão de abastecimento de óleo.
Deite o macaco de lado e drene o fluido para um recipiente adequado. Descarte o fluido hidráulico conforme os regulamentos locais.
Encha com óleo de macaco de boa qualidade. Recomendamos Mobil DTE 10 ou equivalente.
Reinstale o bujão de abastecimento de óleo.
Solução de Problemas (Principais Causas e Ações Corretivas):
Macaco não levanta carga: Válvula de liberação mal fechada; Sobrecarga ou apoio inadequado. Ação: Fechar válvula; Remover sobrecarga.
Macaco sangra após elevação: Válvula de liberação mal fechada; Sobrecarga; Vazamento. Ação: Fechar válvula; Remover sobrecarga; Contatar fornecedor para vazamento.
Macaco não abaixa: Reservatório abaixo do nível máximo. Ação: Drenar fluido ao nível apropriado.
Baixo desempenho: Baixo nível de fluido; Ar preso no sistema. Ação: Ajustar nível; Purgar ar abrindo bujão de abastecimento com pistão retraído.
Macaco não eleva até a altura total: Baixo nível de fluido. Ação: Ajustar nível de fluido.
